CANchecked MFA28 Gen. 2 Audi A3 S3 8L mit Einbaurahmen anstelle Lüftungsgitter

CANchecked MFA28 Geb.2
Audi A3 / S3 8L mit Einbaurahmen anstelle Lüftungsgitter

CANchecked MFA28Gen.2
Audi A3 S3 8L
mit Einbaurahmen anstelle Lüftungsgitter

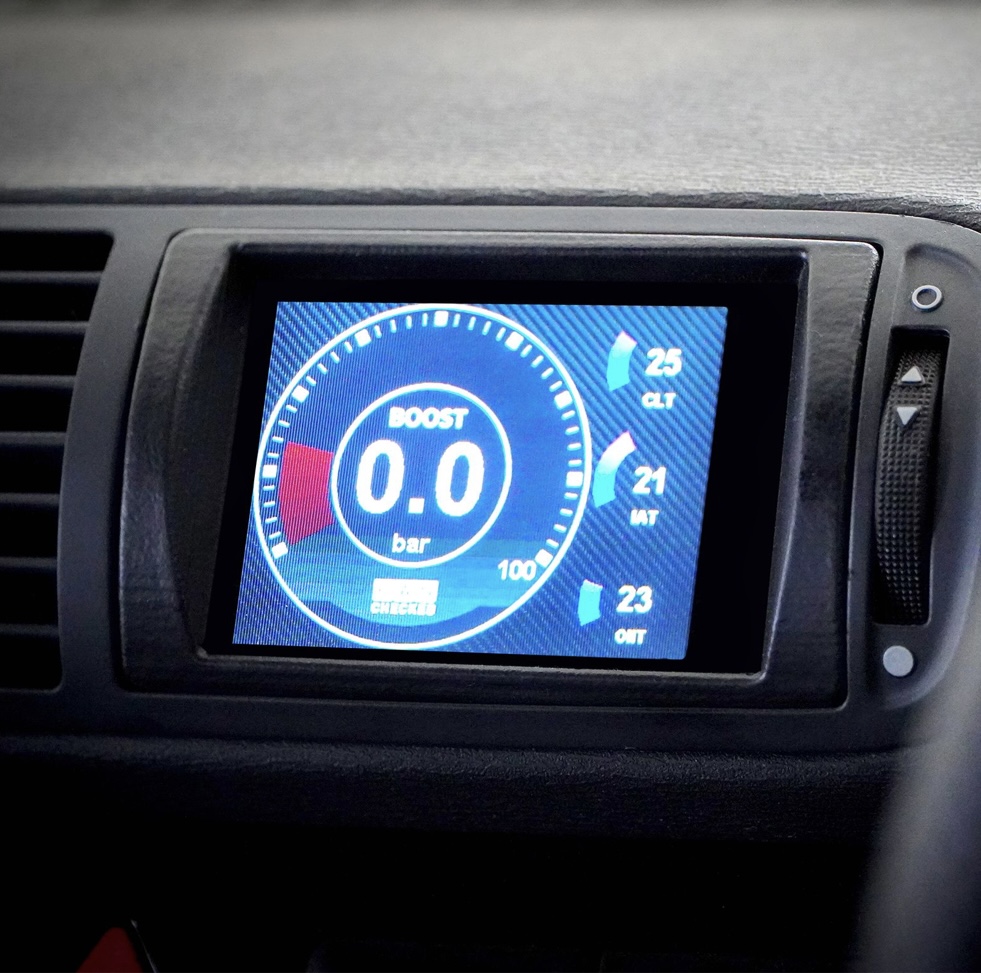

Passend anstelle des linken Lüftungsgitter (siehe Abbildung)

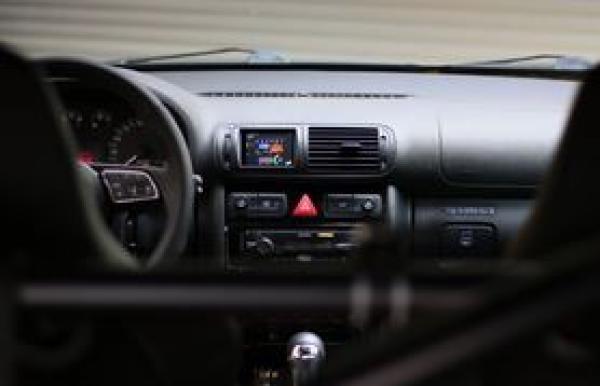

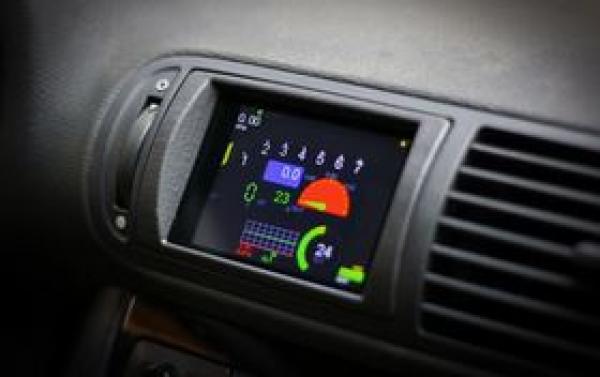

Der Einbaurahmen für den Audi A3 8L ersetzt die linke Lüftungsdüse der mittleren drei. Einfach die alte Düsen entfernen und das Display einklicken. Es muss nichts zerschnitten werden. Außerdem lässt sich das Display ankippen für eine bessere Ablesbarkeit.

Daten:
2.8 Zoll Monitor mit Touchfunktion
eigene Ansicht direkt am Monitor selbst erstellen und speichern
Hardware: Touchscreen, MicroSD, MicroUSB, gefräste Blende
direkt am Display frei konfigurierbar
Widgets mittels Drag'n'Drop verschiebbar und in der Größe änderbar
bis zu 17 Widgets je Anzeige
8 verschiedenen Widgets darstellbar und frei wählbar
10 Anzeigen
verschiedene Diagramme, Darstellungen, Farben und Farbverläufe möglich (frei wählbar, einstellbar am Display per Touch)
4 analoge Eingänge ohne Aufpreis (0-5Volt Signalsteuerung wird unterstütz)
interner Warnsummer 85db
individuelle Min / Max Werte einstellbar je Sensor (mit Ton möglich)
Schaltblitz optional erhälltich
Logging Funktion: über SD Karte oder USB direkt
Software update Micro USB Schnittstelle
Abfragewerte: je nach Steuergerät lassen sich alle Werte abfragen, bis max. 50, wenn vom Hersteller unterstützt
Hersteller: CANchecked

Abmessungen Gehäuse:
- Öffnung 73x54,4mm
- Blende 87,5x58mm
- Tiefe 29mm

Lieferumfang:

Bei jeder Lieferung ist dabei:

• MFD32 Gen2 Datendisplay integriert im Lüftungseinsatz für RHD Fahrzeuge
• Stecker A (8-fach Molex)
• Stecker B (10-fach Molex)
• Verschiedenfarbige vorkonfektionierte Anschlusskabel (Länge: 20 cm, Verwendungszweck: Spannungsversorgung, Can Bus, analoge Eingänge, 5V, Sensormasse)
• Pins zum selber crimpen
• Zwei 1K Widerstände (als Pullup für den Anschluss von fremden NTC Sensoren)
• Quickstart Guide
• USB-Datenkabel
• SD Karte (im Display vorinstalliert)
• SD Kartenadapter
• Displayfolie (zur Verhinderung von Reflektionen)

Weitere Infos, Anleitungen, Tips, Versionen, Zubehör und Bilder unter CANchecked.de


Optional gegen Aufpreis:
Schaltblitzlampe L06I0027 oder L06I0030

Passend für:
- trijekt (Premium, Bee, trigifant)
- Megasquirt 2 und 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classic with Can-Bus adapter: EMU Black)
- AIM generic protocol
- LinkECU
- Haltech v2
- MME ECU481 with Can Bus
- SCS Delta GDI4 and Delta
- VAG (Audi / VW / Seat)
- Van kronenburg KMS MD35 (MP25 with CAN-Bus adapter)
- VEMS with serial adapter
uvm.

Anschluss und Erweiterung


Über die vier analogen Eingänge lassen sich beliebige Sensoren anschließen – wir unterstützen sowohl lineare 0-5V als auch NTC Sensoren.
Unsere hauseigenen CANchecked Sensoren sind standardmäßig in den TRI-/TRX-Dateien hinterlegt und müssen nur angeschlossen werden:

• AIN1: Temperatursensor (NTC01)
• AIN2: Wandler für Abgastemperatursonde Typ K (TCC01)
• AIN3: Drucksensor 0-10 Bar (FLP01)
• AIN4: Ladedrucksensor 0-5,5 Bar absolut (BST01)

Für den Anschluss kannst du unseren vorkonfektionierten AIN-Kabelbaum nutzen.

Neben den analogen Sensoren kannst du auch unseren externen Schaltblitz mit 8 LEDs anschließen. Dieser kann in verschiedenen Farben blitzen und die Drehzahlgrenzen und Farben können direkt am Display konfiguriert werden.

Den Ethanolsensor schließt du direkt an das Display an. Du benötigst einen Pullup Widerstand (10K) zwischen 5V und Signal. Anschließend kannst du dir den Ethanolgehalt und die Temperatur direkt am Display ansehen und mitloggen.
