CANchecked MFD28 Gen. 2 Audi S2/RS2/80/100/200 für Lüftungsgitter

CANchecked MFD28 Gen. 2 Audi S2/RS2/80/100/200 für Lüftungsgitter

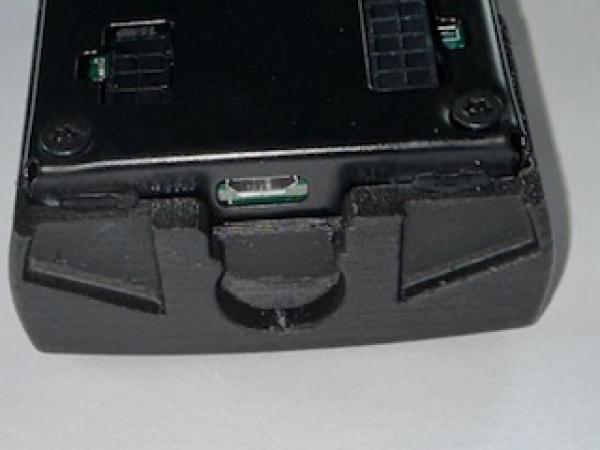

Mit Anschlusskabel und Halterung für Audi RS2/S2/80 Lüftungsblende

(auch für 100 / 200 verwendbar)
Blende passt exakt zu Audi 80 B4 / Typ 89

Die zweite Generation (GEN 2) der CANchecked-Displays bietet

• Verbesserte Grafik mit besserem Anti-Aliasing
• Wischen (swipen) statt Tippen
• Die Widgets sind genauer einstellbar
• Neue Warnung-Popup Funktionen

Was ist CANchecked? CANchecked Displays, Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Abgastemperatur etc. Dies kann entweder über CAN Bus (abhängig von den ECU-Werten) oder über zusätzliche analoge Sensoren erfolgen. Darüber hinaus können Funktionen wie Haldexsteuerung für GEN 1 und GEN 2 durch Lizenzen zusätzlich erworben werden.

Key Features:
- Haldexsteuerung für GEN1 und GEN2 Haldex

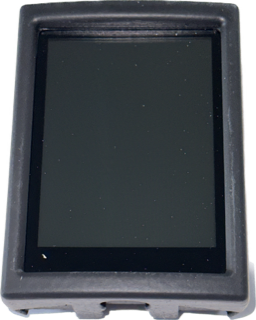

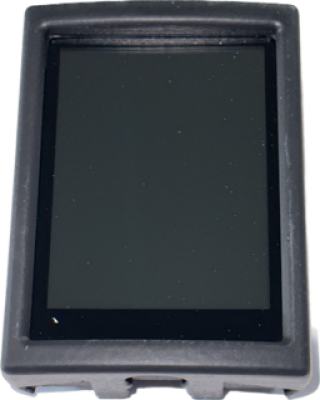

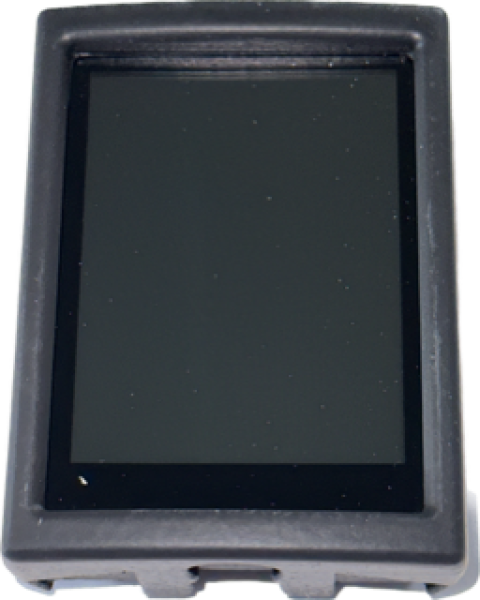

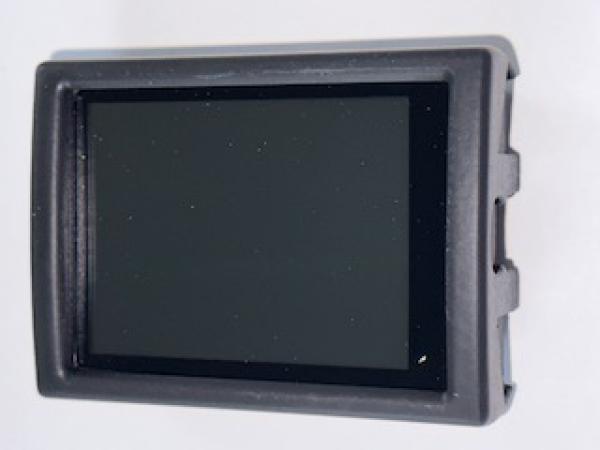

- 2.8 Zoll kapazitives Touch Display inkl. fahrzeugspezifischer Einbaurahmen für Lüftungsblende
- integrierte Schaltblitz Funktion
- Anschluss über Can-Bus und serieller Schnittstelle
- CAN Bus Werte können angezeigt werden
- 2 digitale und 4 analoge Eingänge für 0 - 5V Sensoren (z.B. öldruck, Benzindruck, Abgastemperatur (mit Typ-K Wandler) und Ladedruck)

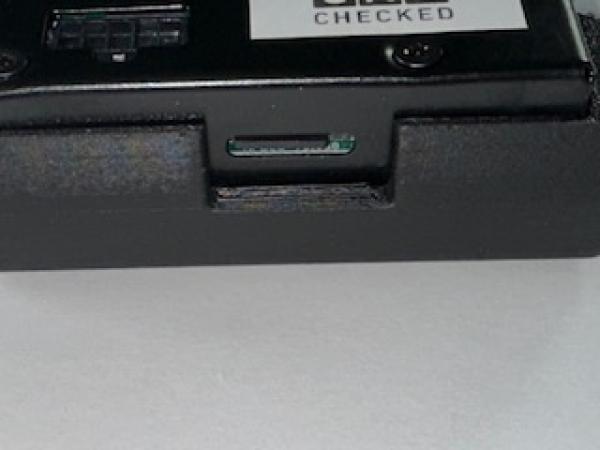

- 8GB SD Karten Speicher
- Bis zu 10 frei konfigurierbare Seiten
- CAN Bus switching
- Datalogging
- Performance Meter (Zeiten messen z.B. 100-200 km/h)
- Individuelle Minimum und Maximum Warnwerte
- Popup-Funktion bei über- oder unterschreiten von Werten
- Bildschirmhelligkeit einstellbar

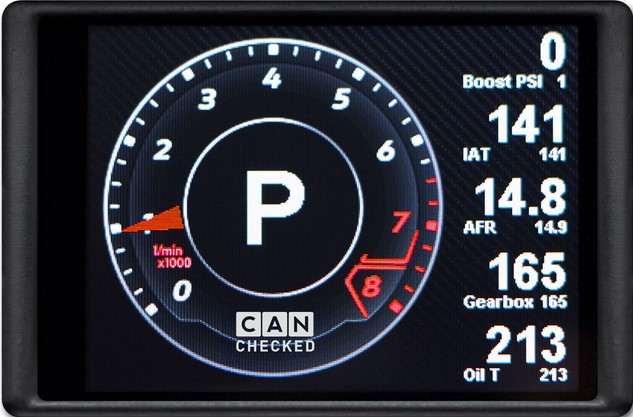

Ansichten
- 10 Seiten frei zu konfigurieren
- bis zu 17 Widgets je Seite
- 10 verschiedene Widgets (digitale Zahl, Balken, Drehzahl, Einzelzeiger, Log, Tableswitch, Bild (von SD Karte), Zahl, Kreisanzeige, Haldex)
- Widgets mittels Drag'n'Drop verschiebbar und in der Größe änderbar
- Je nach Widgets Farbanpassung möglich

Als Alternative steht der Online Konfigurator (DSS - Display Software) auf der CANchecked Webseite zur Verfügung. Hier können die Ansichten vorab erstellt werden und dann über die Export Funktion auf die SD-Karte kopiert werden.

Performance Monitor

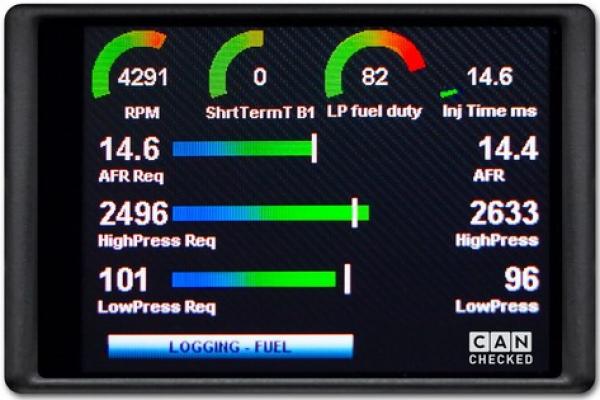

• Die Hochgeschwindigkeits CAN-Integration ermöglicht Ihnen den Zugriff auf bis zu 128 Fahrzeugsensoren, die Sie in Echtzeit anzeigen können. Über den 2.8"/3.2" Touchscreen können Sie Sensoren im Handumdrehen austauschen und mit der DSS-Software benutzerdefinierte Bereiche und Warnmeldungen einrichten.

Diagnose Funktion

• Wischen Sie von einer beliebigen Seite nach unten, um den Fehlerspeicher sofort zu diagnostizieren. CANchecked kann Codes für Motor, ABS, Getriebe, ESP, TPMS und andere Systeme lesen, diagnostizieren und löschen.

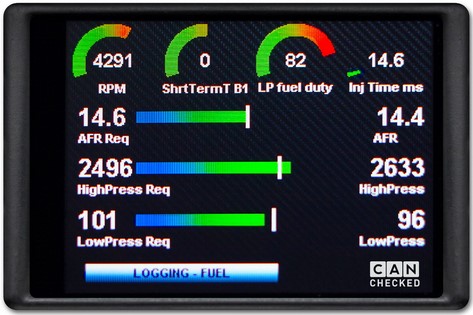

Daten Loggen

• Einfacher Zugriff auf das Protokoll bei Bedarf und Speicherung auf der internen SD-Karte.
• Es stehen vier verschiedene Logging Arten zur Verfügung:
  • 1. USB: loggt live alle Sensordaten über USB
  • 2. SD-Karte: alle Sensordaten werden auf die SD Karte mitgeloggt
  • 3. Debug: alle CAN-Bus Daten werden über USB mitgeloggt.
  • 4. sDbg: alle Can Bus Daten werden auf die SD Karte gespeichert (CAN Bus Logger)
  • Zum Auswerten des Logs steht Online der logviewer zur Verfügung. Einfach Logdatei laden und die intuitive Oberfläche nutzen.

Plug & Play Installation

• CANchecked bietet neben den universellen Varianten auch Displays mit fahrzeugspezifischen Einbaurahmen an. Diese sind präzisions gefertigt und fügen sich perfekt in den Innenraum Ihres Fahrzeugs ein, ohne dabei die Funktionalität der Lüftungsanlage Ihres Fahrzeugs zu behindern.

Erweiterbare Funktionalität

• Haldex Steuerung für VAG Haldex GEN 1 und Gen 2 Generation (*bitte CANchecked Haldex Einbauanleitung vo dem Kauf beachten!)
• 4 analoge und 2 digitale Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von Wasser-Methanol Einspritzanlagen und Ethanol-Kraftstoffsystemen ermöglichen.

Anpassbare Bildschirmdarstellungen

• CANchecked wird mit sechs vorinstallierten Dashboards geliefert. Insgesamt zehn Darstellungseiten können mithilfe der mitgelieferten Software und der Bibliothek mit Widgets angepasst werden.

Ihre Daten, so wie Sie es wünschen!

• CANchecked kann bis zu zehn Seiten anzeigen und hat Zugriff auf bis zu 128 Sensoren Ihres Fahrzeugs (Nur bei OBD 2 Fahrzeugen mit optionalem CANchecked OBD 2 Kabebaum). Verwenden Sie den Touchscreen, um zwischen den einzelnen Seiten zu navigieren und auszuwählen, welchen Sensor Sie anzeigen möchten. Benötigen Sie mehr Anpassungsmöglichkeiten? Sie können Ihre Ansichten personalisieren, indem Sie die Grafiken, Sensoren und Widgets mit Hilfe der mitgelieferten DSS-Software individuell anpassen. Wir haben vorab bereits einige Beispiele auf Ihr CANchecked Display geladen, um Ihnen den Einstieg zu erleichtern.

CANchecked optionales Zubehör:

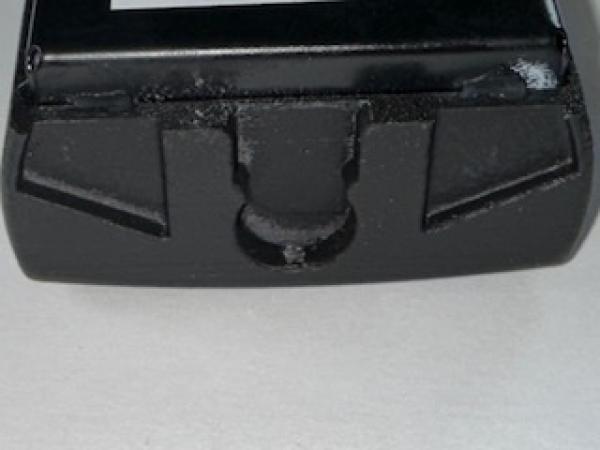

• Fahrzeugspezifische Displays mit Einbaurahmen und passenden Kabelsatz, dieser Rahmen lässt sich einfach in die vorhandenen Lüftungsgitteraufnahmen klippen, jederzeit rückrüstbar.
• Eine breite Palette von Sensoren, wie Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck, usw...
• *In Planung für GEN 2: Haldex Steuerung (aktuell nur für die erste Generation von Haldex, z.B. Golf IV 4-Motion, Audi S3 (8L))
• Serieller Adapter (VEMS + Ecumaster ohne CAN
• Weitere fahrzeugspezifische Integrationen vorhanden

Unterstützte Werte:
Viele Kunden fragen immer: "Welche Werte kann ich von meinem Steuergerät abfragen". Die Antwort: " ALLE " Die Steuergeräte-Hersteller bestimmen selber, welche Werte über die Schnittstelle verschickt werden und dokumentieren diese auch entsprechend. Mit dem Display lassen sich insgesamt bis zu 128 Sensoren abfragen, wenn der Hersteller dies unterstützt.

Unterstützte Steuergeräte:
Es werden generell alle Steuergeräte unterstützt, welche über eine dokumentierte CAN-Bus oder eine serielle Schnittstelle verfügen. Letzteres ist nur mit optionalen seriellen Adapter möglich. Meist liefern die Hersteller eine "dbc" Datei, welche dann für das Display in eine .tri File umgewandelt wird. Dies kann auch vom Kunden selber über den DBC Konverter gemacht werden über die Hersteller Website.

Folgende Steuergeräte wurden bereits implementiert:
- trijekt (Premium, Bee, trigifant)
- Megasquirt 2 und 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classic mit Can-Bus Adapter: EMU Black)
- AIM generic protocol
- LinkECU
- Haltech v2
- MME ECU481 mit Can Bus
- SCS Delta GDI4 und Delta
- VAG (Audi / VW / Seat)
- Van kronenburg KMS MD35 (MP25 mit CAN-Bus Adapter)
- VEMS mit seriellen adapter
Sollte Ihr Steuergerät nicht aufgelistet sein, so kontaktieren Sie uns bitte.

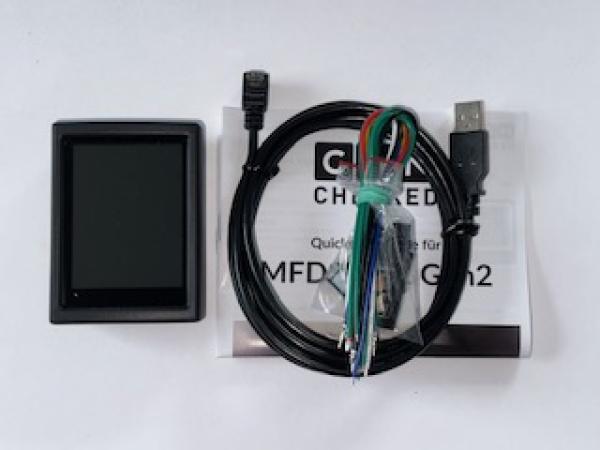

Lieferumfang
- CANchecked 2.8 Zoll Display inkl. fahrzeugspezifischen Einbaurahmen
- Micro-SD Karten Adpater
- Quickstart Guide
- Stecker A, Stecker B
- Vorgecrimpte Kabel
- Vier Befestigungsschrauben
- 8 GB Micro-SD Karte (installiert)
- Displayfolie
- 2x 1K1 Pullup Widerstand (für NTC)
- Zusatzpins zum selber crimpen

Einbauanleitungen finden Sie auch auf der CANchecked Webseite.

Das Display kann über die DSS Display Setup Software (zu finden auf der CANchecked Webseite unter dem Menüpunkt DSS) konfoguiriert werden, die Widgets können aber auch direkt am Display eingestellt werden.
Der Temperaturbereich des Display liegt bei -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, optional gehen auch 5V oder 24V.

Abmessungen
- Öffnung 73x54,4mm
- Blende 87,5x58mm
- Tiefe 29mm

Tip: für andere Modelle / Fahrzeuge gibt es entsprechend andere passende Lösungen.
