Canchecked MFD32 Gen2 Datendisplay - Universaldisplay

Canchecked MFD32 Gen2 Datendisplay
Universaldisplay

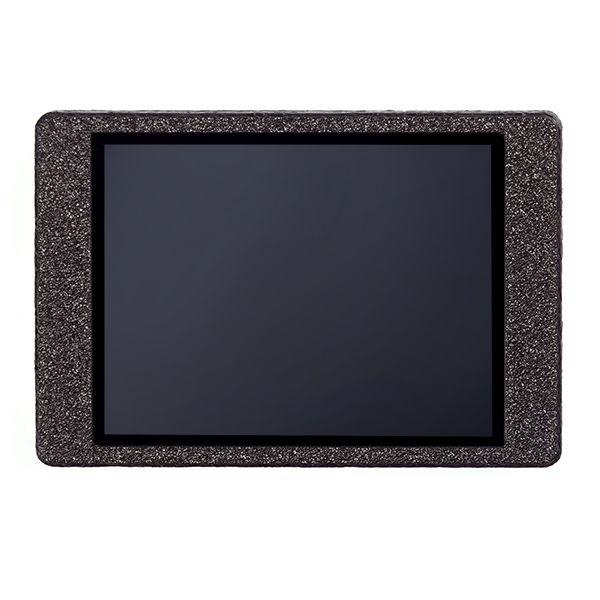

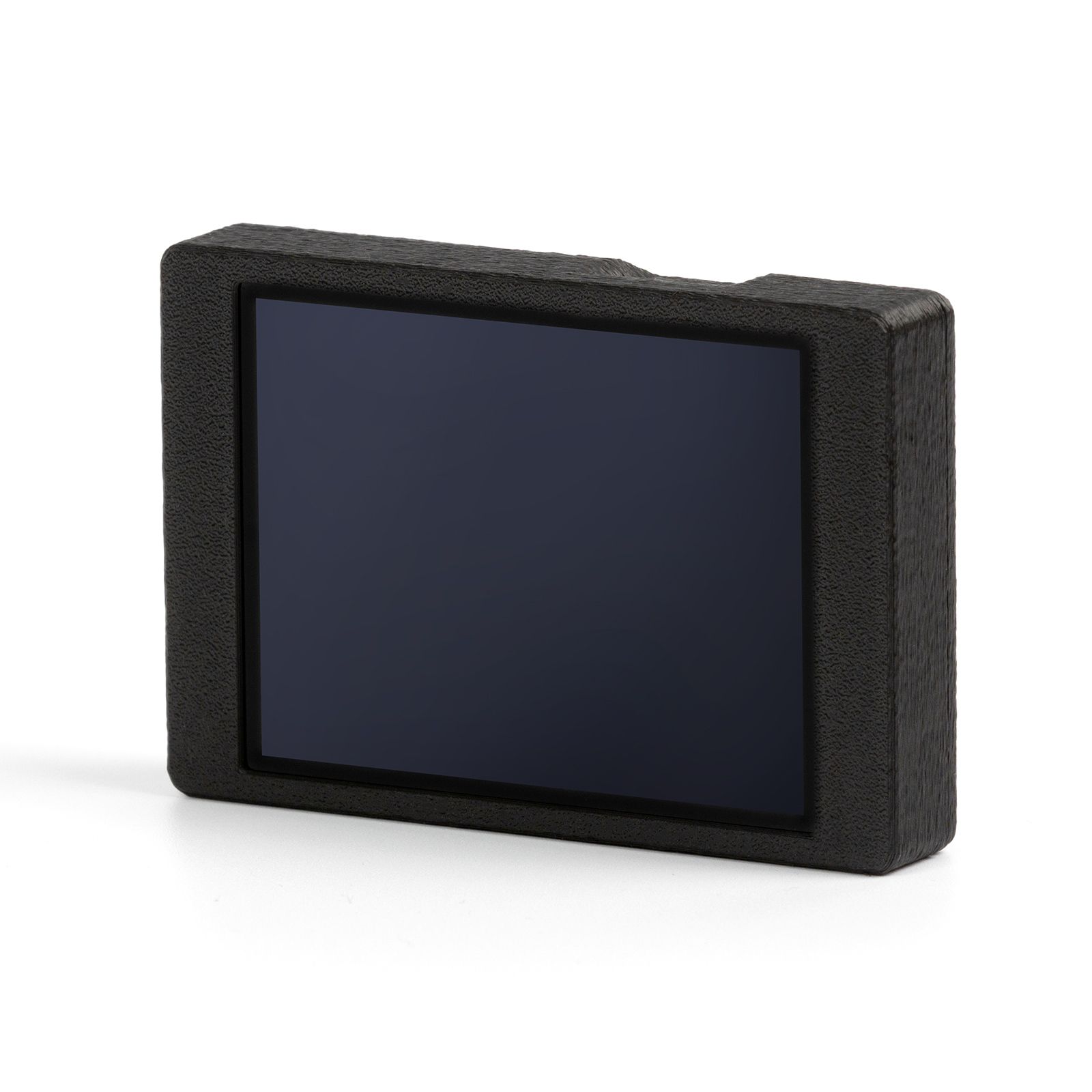

Das MFD32 Gen2 in der Universalausführung passt in jedes Fahrzeug und ist ein intelligentes Display mit Features, die du nicht mehr missen willst. Das leichte Kunststoffgehäuse besticht durch sein symmetrisches Erscheinungsbild und kann sowohl hochkant als auch quer verwendet werden.

Technisches

• Kompakte Größe: Die Außenmaße betragen 89,5x60,5 mm und die Tiefe ist 19,5 mm (ohne Stecker)
• Can Bus: Auslesen von tiefgreifenden Fahrzeugdaten wie Hersteller-Diagnosetools
• Ganganzeige: Direkt über Can Bus oder berechnet aus Geschwindigkeit und Drehzahl
• Touchscreen: Navigiere durch intuitive Wischgesten durch die Seiten
• Individualisierung: Gestalte deine eigenen Seiten, füge eigene Bilder oder eine eigene Startanimation hinzu
• Zusätzliche Eingänge: Verbinde bis zu 4 analoge Eingänge und einen Ethanolsensor direkt mit dem Display
• Can Switching: Nutze dein Display als Keypad und sende eigene Can-Nachrichten auf den Bus
• Customizable Alarms: Individuelle Warnungen können einfach konfiguriert und aktiviert werden. Bekomme z.B. eine große Warnmeldung, wenn die Abgastemperatur über 900 Grad ist
• Logging: Logge und speichere deine Daten für eine spätere Auswertung auf der internen SD Karte
• Performance Meter: Messe mit dem integrierten Performance Meter ohne weitere Zusatzhardware deine 0-100, 100-200 und 0-200 Zeiten
• DTC*: Lese und lösche die Fehler von Motorsteuergerät, Getriebe, ABS und Allrad
• Dimmen*: Dein Display dimmt sich automatisch zusammen mit der Instrumententafel ab

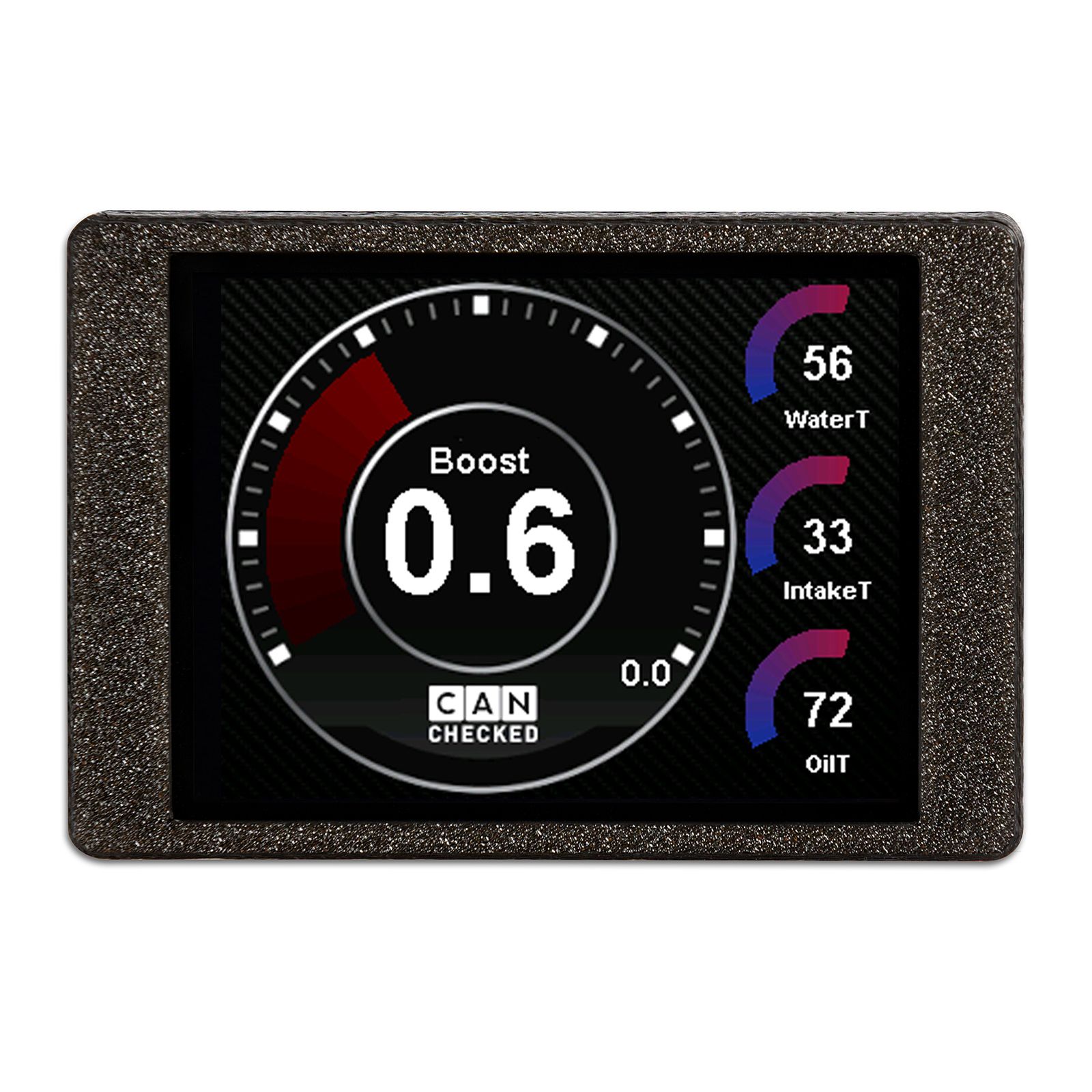

Konfiguriere deine eigene Seite oder wähle aus verschiedenen vorgefertigten Ansichten:

• Das Display wird mit vordefinierten Beispielseiten ausgeliefert
• Erstellen von eigenen Seiten möglich und erwünscht
• Bis zu zehn Seiten möglich
• 20 verschiedene Widgettypen (z.B. Sensorwert, analoger Zeiger, YT Diagramm, Drehzahlbalken, Rundanzeige, vertikaler/horizontaler Balken)
• Widgets in der Größe skalierbar und mittels drag and drop positionierbar
• Farben der Widgets vollständig einstellbar
• Bis zu 64 Widgets je Seite

Mit der CANchecked DSS kannst du dein Display vollständig an deine Wünsche anpassen. Mit dem integrierten Log-Viewer kannst du die Log-Dateien herunterladen und betrachten. Weiterhin ist ein Can-Logger integriert. Das Herzstück ist der integrierte "TRI-Editor", mit welchem du die Sensoren (egal ob Can Bus oder intern) anpassen kannst: Vergebe Min-/Max-Werte für Warnungen und ändere die Namen deiner Sensoren.



Viele Kunden fragen immer: „Welche Werte kann ich von meinem Steuergerät abfragen“. Die Antwort: "ALLE"

CanChecked hat hier zu den meisten Motoren die Daten reverse-engineered und können tiefgreifende Daten anbieten. Unser Display unterstützt neben der Can Bus Datenabfrage (UDS, TP2, herstellerspezifische Protokolle) (ISO 9141) und OBD2.

Standardmäßig wird dein Display mit vorgefertigten TRI-/TRX-Files ausgeliefert. In den Files sind alle Sensoren definiert, welche abgefragt werden. Diese sind von Motor zu Motor unterschiedlich. Hier ein Auszug von dem, was möglich ist:

Temperaturen:

• Abgastemperatur, Kühlmitteltemperatur, Öltemperatur, Ansaugtemperatur, Außentemperatur, Benzintemperatur, DSG-Temperatur

Drücke:

• Ladedruck, Umgebungsdruck, Benzindruck Vorförderpumpe, Raildruck Ist/Soll

Lambda/Gemisch

• Lambdawert, Einspritzzeit, Kurzzeit Lambda Anpassung, Langzeit Lambda Anpassung

Sonstiges

• Drehzahl, Luftmasse, Fahrzeuggeschwindigkeit, Drosselklappenwinkel, Zündwinkel gesamt, Zündwinkelrücknahme je Zylinder, N75 Antaktung in %, Klemme 30 Spannung, Drehmoment, Gang, dieselspezifische Werte

Sollten Werte fehlen, können diese nachträglich durch uns ergänzt werden.

Natürlich unterstützt dein neues Datendisplay eine breite Palette an freiprogrammierbaren Steuergeräten wie zum Beispiel:

• DTA Fast
• Ecumaster
• Emerald
• Emtron
• Haltech
• Hondata
• KMS van Kronenburg
• LinkECU
• MaxxECU
• MBE
• Megasquirt
• Motec
• Motorsport Electronics
• Syvecs
• Trijekt
• VEMS

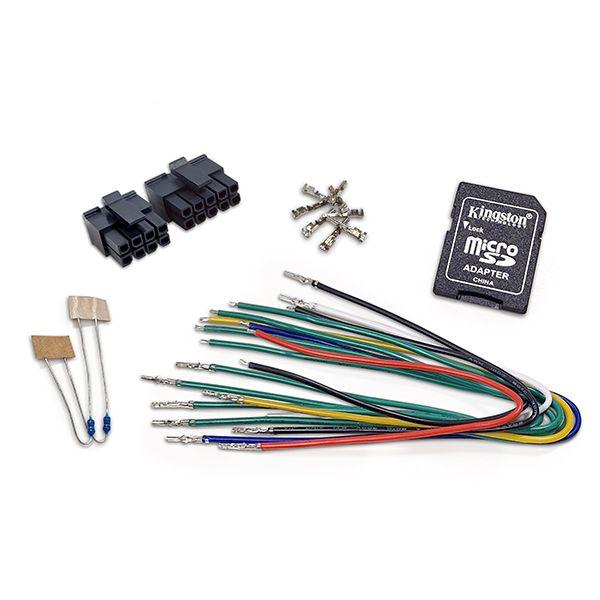

Bei jeder Lieferung ist dabei:

• MFD32 Gen2 Datendisplay mit leichtem Kunststoffgehäuse

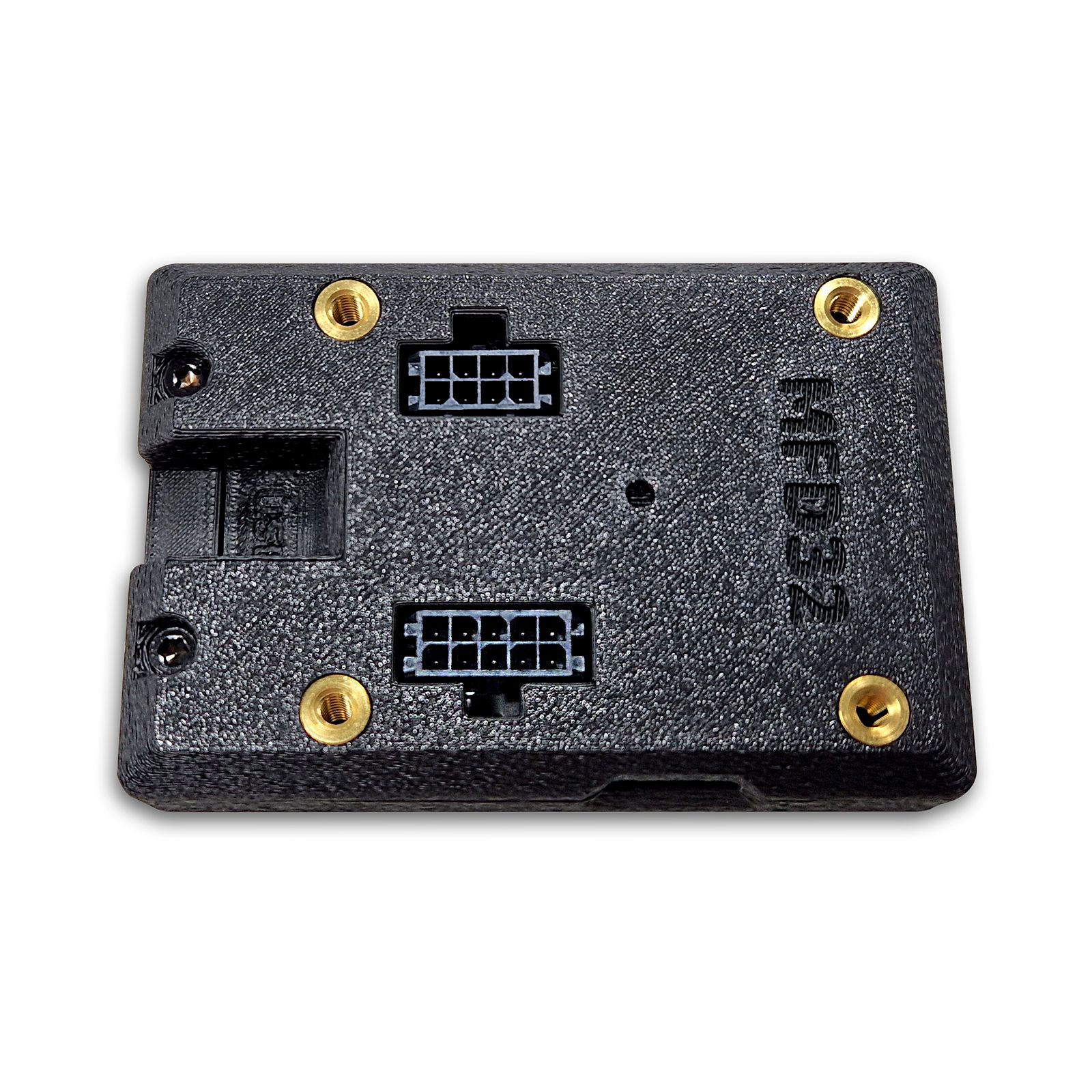

• Stecker A (8-fach Molex)
• Stecker B (10-fach Molex)
• Verschiedenfarbige vorkonfektionierte Anschlusskabel (Länge: 20 cm, Verwendungszweck: Spannungsversorgung, Can Bus, analoge Eingänge, 5V, Sensormasse)
• Pins zum selber crimpen
• Zwei 1K Widerstände (als Pullup für den Anschluss von fremden NTC Sensoren)
• Quickstart Guide
• USB-Datenkabel
• SD Karte (im Display vorinstalliert)
• SD Kartenadapter
• Displayfolie (zur Verhinderung von Reflektionen)

Anschluss

Über die vier analogen Eingänge lassen sich beliebige Sensoren anschließen – wir unterstützen sowohl lineare 0-5V als auch NTC Sensoren.
Unsere hauseigenen CANchecked Sensoren sind standardmäßig in den TRI-/TRX-Dateien hinterlegt und müssen nur angeschlossen werden:

• AIN1: Temperatursensor (NTC01)
• AIN2: Wandler für Abgastemperatursonde Typ K (TCC01)
• AIN3: Drucksensor 0-10 Bar (FLP01)
• AIN4: Ladedrucksensor 0-5,5 Bar absolut (BST01)

Für den Anschluss kannst du unseren vorkonfektionierten AIN-Kabelbaum nutzen.

Neben den analogen Sensoren kannst du auch unseren externen Schaltblitz mit 8 LEDs anschließen. Dieser kann in verschiedenen Farben blitzen und die Drehzahlgrenzen und Farben können direkt am Display konfiguriert werden.

Den Ethanolsensor schließt du direkt an das Display an. Du benötigst einen Pullup Widerstand (10K) zwischen 5V und Signal. Anschließend kannst du dir den Ethanolgehalt und die Temperatur direkt am Display ansehen und mitloggen.

Mit den Math-Channels kannst du Sensoren miteinander verrechnen. Die User-Tables geben dir die Möglichkeit, mittels 2D- oder 3D-Kennfeldern weitere Sensoren zu generieren.

Optionales Zubehör

• CC10001 GPA32 - 52mm-Schacht Adapter für MFD32(S)
• CC24000 SLM08 - externes Schaltblitz Modul
• CC22780 ANC04 - vierfach AIN-Kabelbaum 300cm
• CC22100 CBD08 - achtfach Can Distribution Hub
• CC22902 NTC01 - Temperatursensor für Flüssigkeiten 1/8" NPT
• CC22903 TCC01 - Typ K Wandler 0-1250°C
• CC22901 FLP01 - Drucksensor 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Drucksensor 6,5 Bar relativ (95psi)

Herstellerdaten
Hersteller: CanChecked
Herstellernummer: CC03102
