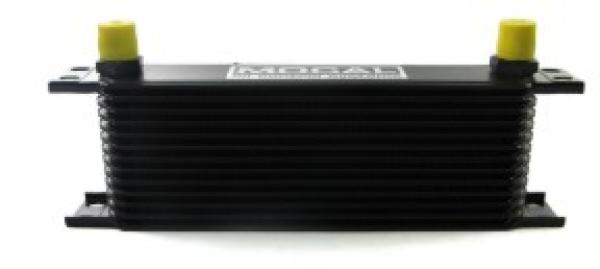

Ölkühler Mocal - Serie 6 - Version M18x1,5 - Standard

Ölkühler Mocal - Serie 6
Version Anschlüsse: M18x1,5
Netztiefe 51mm
Netzbreite: 235mm
Gesamtbreite: 330mm
Standardversion

Abmessungen entsprechend der Auswahl
Verschiedene Abmessungen und Reihen entsprechend der Auswahl
Rennsportartikel!
Maximaler Arbeitsdruck: 10bar

Verfügbare Versionen:

115-mm-Matrix = Serie 1			235-mm-Matrix = Serie 6
Anzahl der Zeilen	Höhe (mm)	Fassungsvermögen (Liter)	Gewicht (kg)		Fassungsvermögen (Liter)	Gewicht (kg)
			Standard	Schwerlast		Standard	Schwerlast
7	53	0,08	0,31	0,38	0,14	0,53	0,49
10	77	0,12	0,39	0,50	0,20	0,71	0,75
13	100	0,16	0,48	0,63	0,26	0,88	1,06
16	124	0,19	0,60	0,74	0,32	1,06	1,28
19	147	0,23	0,67	0,85	0,38	1,24	1,49
25	194	0,30	0,84	1,07	0,50	1,60	1,94
34	265	0,41	1,15	1,40	0,68	2.14	2,58
44	344	0,53	1,46	1,91	0,88	2,73	3.27
50	390	0,60	1,63	2,05	1,00	3.09	3,72
60	460	-	-	2,25	1.30	3,69	4,45

Herstellerangaben Mocal:

Überblick

Die gängigsten Öl-Luft-Kühler sind Pressplattenkühler, die erstmals Ende der 1950er Jahre hergestellt wurden. Diese Kühler, die seit 1965 nach unseren Vorgaben gefertigt werden, gelten weltweit als die am häufigsten verwendete Komponente in Rennwagen.

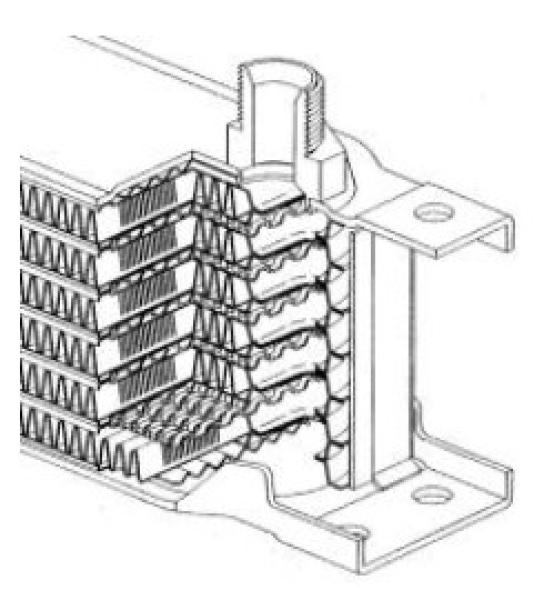

Der Kühler besteht aus einer variablen Anzahl gepresster Aluminiumplatten, die Ölkanäle und Endtanks bilden. Die Ölkanäle enthalten Turbulatoren. Diese reduzieren nicht nur Grenzschichteffekte im Luftstrom, um eine maximale Wärmeableitung ohne übermäßigen Druckabfall zu erreichen, sondern halten die Platten auch unter Druck zusammen, da sie auf beiden Oberflächen hartgelötet sind. Die Ölkanäle sind mit geriffelten Aluminiumstreifen durchsetzt, die Luftkanäle bilden.

Das Design ist wunderbar einfach und effizient und bestens für die Massenproduktion geeignet, es ist jedoch auf eine Dicke von 2 Zoll und eine begrenzte Anzahl von Längen beschränkt. Das Geheimnis des Erfolgs des Mocal-Kühlers ist unser Beharren auf höchsten Verarbeitungsqualitätsstandards in Verbindung mit einem strengen Inspektionssystem. Insbesondere die Aufmerksamkeit, die wir der Genauigkeit der Presswerkzeuge widmen, um den engsten Kontakt der Platten während des „Nocoloc“-Lötprozesses sicherzustellen, sichert unsere Überlegenheit gegenüber ähnlichen Produkten aus Fernost.

Der maximale Arbeitsdruck der Standardkühlerreihe beträgt 10 Bar (150 psi), obwohl jeder Kühler auf 11,5 Bar (170 psi) getestet wird. Dies ist für alle außer den härtesten Motoranwendungen ausreichend. Einige Kunden bevorzugen jedoch eine höhere Druckstufe, beispielsweise wenn das Druckbypassventil keinen ausreichenden Schutz bietet, wie bei hohen Drehzahlen beim Kaltstart oder bei Trockensumpfinstallationen.

Gewichte und Maße

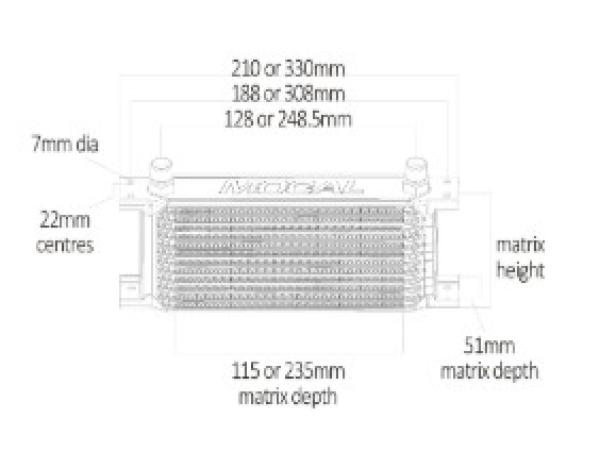

Die Kühler sind in verschiedenen Höhen und zwei Breiten erhältlich: 115 mm Matrix oder 235 mm Matrix, aber nur in einer Breite von 51 mm (von vorne nach hinten). Die Höhe eines Kühlers wird normalerweise in Reihen angegeben. Dies ist die Anzahl der Ölkanäle einschließlich der oberen und unteren Platten, die Öl transportieren.

Auch weitere Anschlussvarianten verfügbar: auf Bestellung und Anfrage
1/2" BSP außen
5/8" BSP außen
Dash-06
Dash-08
Dash-10
Dash-12
Dash-16

Herstellerdaten
Hersteller: Mocal
