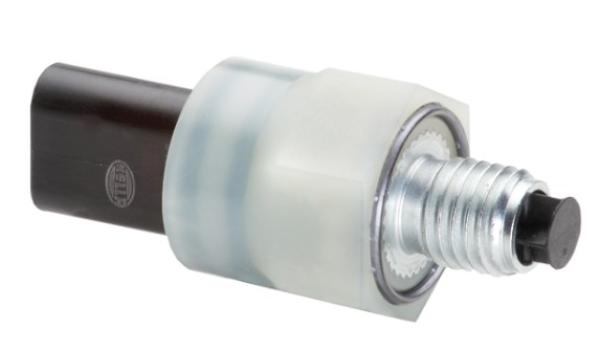

Temperatur- und Druck Sensor Kombination - Hella

Temperatur- und Druck Sensor
Hersteller: Hella


• Kontinuierliche Messung des Öldrucks
• Kontinuierliche Messung der Öltemperatur
• Robustes und zuverlässiges Design

Universal Temperatur und Druck Kombinationsgeber
ideal für Instrumente, freiprogrammierbare Steuergerärte, den Motorsport, CANChecked und vieles mehr.

Technisches

Betriebsdruck bis [bar]	40
Messbereich von [bar]	0,5
Messbereich bis [bar]	10,5
Messbereich von [°c]	-40
Messbereich bis [°c]	160
Temperaturbereich von [°c]	-40
Temperaturbereich bis [°c]	150
Pol-anzahl	3
Gewindemaß	M12x1,5

Herstellerbeschreibung
ANWENDUNG: Der Öldruck und -temperatursensor OPS+T dient zur Messung des absoluten Öldrucks und der Öltemperatur direkt im Hauptölkanal hinter dem Ölfilter. Er nutzt den Druckwert zur bedarfsgerechten Ansteuerung mechanischer oder elektrischer Ölpumpen. Dieses verringert den CO2-Ausstoß und reduziert den Kraftstoffverbrauch. Die Erfassung der Temperatur dient als Eingangsinformation für das Thermomanagement des Motors. Die Auswertung beider Signale erfolgt im übergeordneten Steuergerät. Durch die Verwendung des Multi-Chip-Modules ist er in rauen Umgebungen einsetzbar. AUFBAU UND FUNKTION:Der OPS+T basiert auf einen Multi-Chip-Module (MCM), bestehend aus einer piezoresistiven Zelle zur Messung des Absolutdruckes sowie einem ASIC zur digitalen Auswertung und Weiterverarbeitung der Informationen. Über eine im MCM integrierte Diode lässt sich zusätzlich die Öltemperatur ermitteln. Über das PWM-Ausgangssignal werden sowohl der Öldruck als auch die Öltemperatur übertragen. Das Motorsteuergerät (ECU) wertet das PWMAusgangssignal des Sensors aus. Die patentierte Technologie garantiert Dichtigkeit gegenüber Ölen.

TIP:
auch als Kit mit passenden Kabelsatz von CANChecked verfügbar: L01G0107

Herstellerdaten
Hersteller: Hella
