VW Golf 2 Miniinstrument anstelle Schalterblende Version 2 - GL

VW Golf 2 Miniinstrument anstelle Schalterblende
Version 2 - GL

Passend anstelle Hochformatschalter VW Golf 2 / Jetta 2
Spezielle Instrumentenserie für den VW Golf 2

Vorteil:
dezente Optik,
passt perfekt zum Design von damals,
einfacher Einbau ohne Bohren etc,
schnell rückrüstbar,
Kein störendes großes Rundinstrument und trotzdem werden die benötigten Werte angezeigt,
einfach anstelle einer leeren Schalterblende zu verbauen.

Verfügbare Versionen, entsprechend der Auswahl:

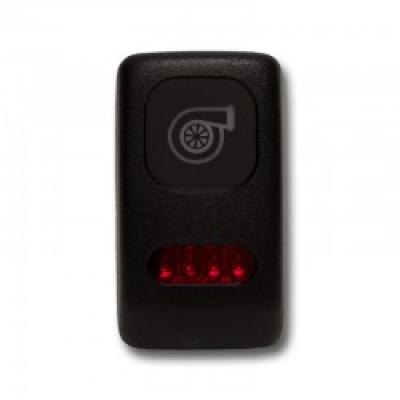

- Version 1: Ladedruck Turbo -0.85 bis 3bar

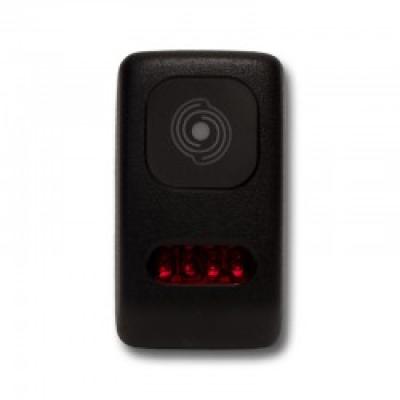

- Version 2: Ladedruck G60 -0.85 bis 3bar
- Version 3: Abgastemperatur 0 bis 1300°
- Version 4: Öldruck o bis 10bar
- Version 5: Öltemperatur 0 bis 200°
- Version 6: Volt / Voltmeter 4 bis 15 Volt
- Version 7: Wassertemperatur 0 bis 200°
- Version 8: Außentemperatur -50 bis + 60°
- Version 9: Ladeluft oder Ansauglufttemp 0 bis 200°
- Version 10: Benzindruck 0 bis 10bar
- Version 11: Luftfahrwerk druck 0 bis 10bar
- Version 12: Breitband Lamda
- Version 13: USB Anschluss

Lieferumfang:

• DIGIFIZmini GL
• Steckergehäuse
• Crimpkontakte

Benötigtes Zubehör:

• 0.35 mm² Kabel
• Anschlussmaterial

Technisches:

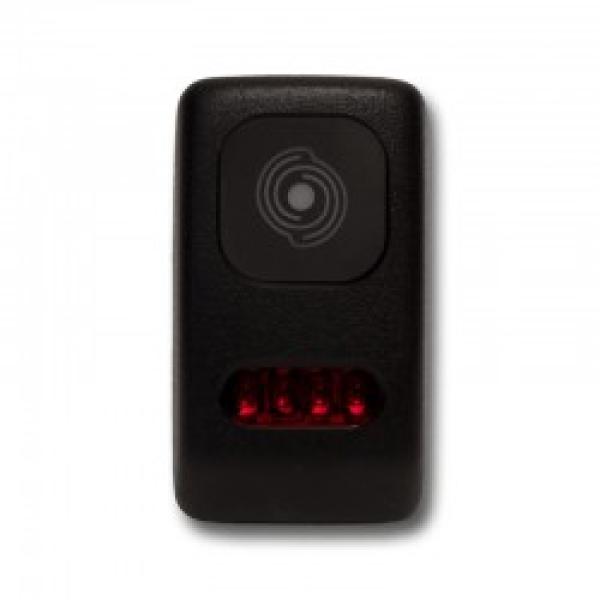

Ladedruck und G60 Ladedruck

• Messbereich: -0.85 (Unterdruck) - 3 bar (Überdruck) oder -12 - 43 psi
• Auflösung: 0.05 bar bzw. 1.0 psi
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensoren: DIGIFIZmini Ladedruck Anzeigen haben einen internen Drucksensor. Die Anzeige wird mittels Vakuum Verrohrung mit dem Ladeluftsystem verbunden. Es ist kein zusätzlicher Sensor nötig. Wir empfehlen die Installation eines Filters (z.B. 034 131 527) in der Zuleitung zur Anzeige, vor allem bei Motoren die dazu neigen über die Kurbelgehäuseentlüftung Öl in den Ansaugtrakt zu pumpen.
Es sind hier grundsätzlich keine alten und verölten Sensoren zu verweden, diese zerstören das Instrument!
Ein passender Unterdruckschlauch wird mitgeliefert.
- Bei der Ladedruckanzeige wir der passende Unterdruckschlauch gleich mitgeliefert.

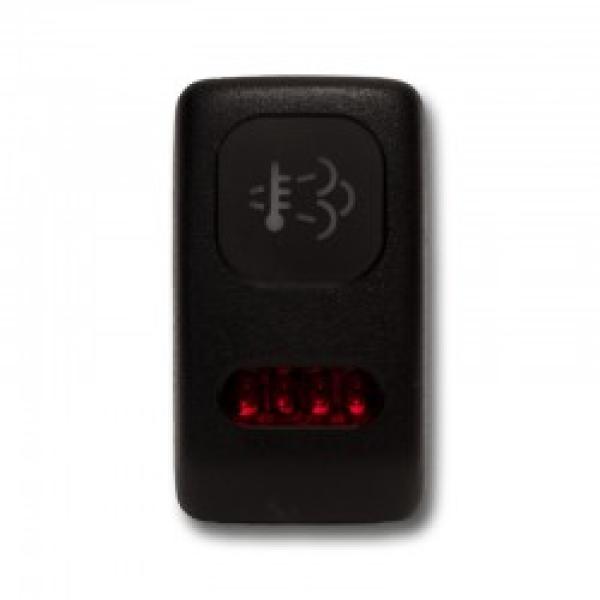

Abgastemperatur:

• Messbereich: 0 °C - 1300 °C oder 30 °F - 2370 °F
• Auflösung: 5 °C bzw. 10 °F
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit
• Typ K Thermoelement Eingang

DIGIFIZmini Abgastemperatur Anzeigen können mit jedem Typ K Thermoelement betrieben werden. Da die Messung der Abgastemperatur hohe Ansprüche an den verwendeten Sensor stellt, ist es zweckmäßig ein Thermoelement zu verwenden, welches speziell für diese Anwendung konzipiert ist.
Zusätzlich benötigtes Material: (alles im Shop unter Abgastempzubehör)

• 0.35 - (0.5) mm² Kabel
• Anschlussmaterial Stecker etc.
• Typ K Thermoelement

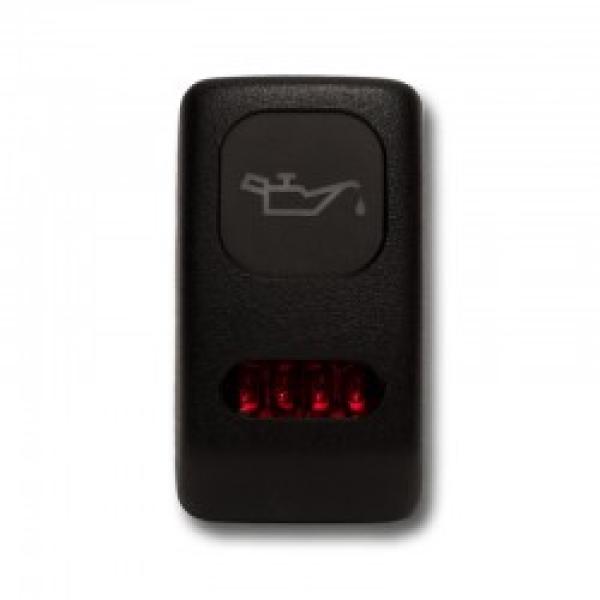

Öldruckanzeige:

• Messbereich: 0 - 10 bar oder 0 - 145 psi (relativ)
• Auflösung: 0.1 bar bzw. 1 psi
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Passender Sensor: L01G0046

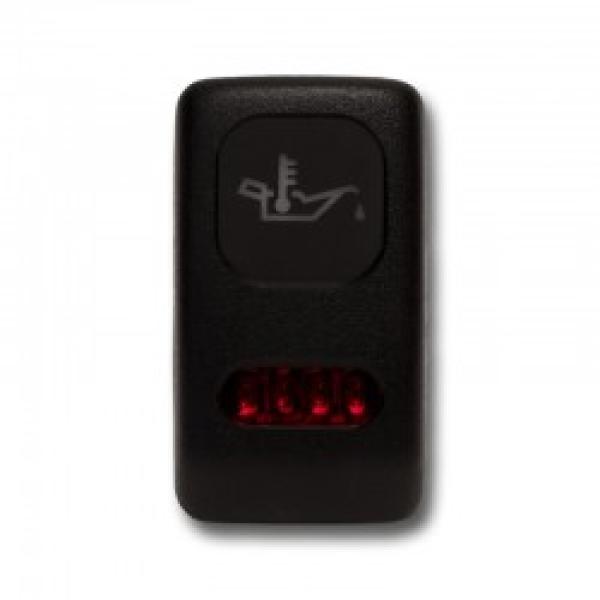

Öltemperaturanzeige:

• Messbereich: 0 °C - 200 °C oder 32 °F - 392 °F
• Auflösung: 1°
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Passend Sensor: L01G0082

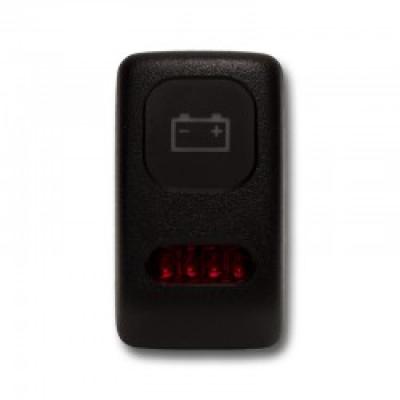

Voltmeter:

• Messbereich: 4 - 15 Volt
• Auflösung: 0.1 Volt
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensor: hier ist kein zusätzlicher Sensor notwendig.

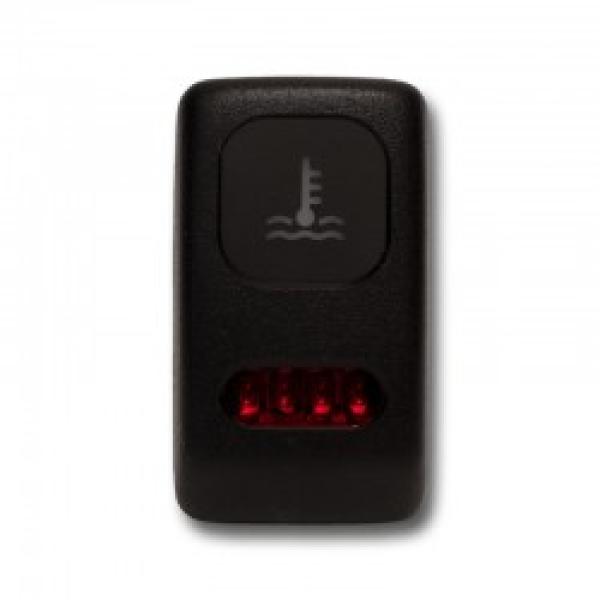

Wassertempanzeige:

• Messbereich: 0 °C - 200 °C oder 32 °F - 392 °F
• Auflösung: 1°
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Passend Sensor: L01G0082

Außentemperaturanzeige:

• Messbereich: -50 °C - 60 °C oder -60 °F - 140 °F
• Auflösung: 0.5 °
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensor: möglicher VAG Sensor: 1J0 919 379 A oder L01G0083

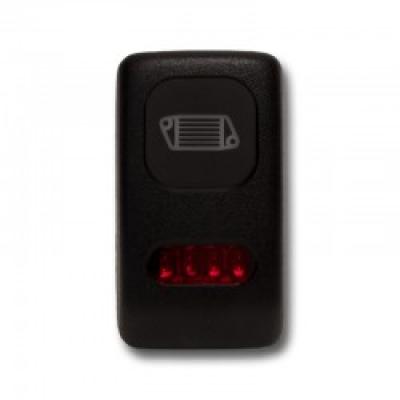

Ladelufttemperatur.

• Messbereich: 0 °C - 200 °C oder 32 °F - 392 °F
• Auflösung: 1°
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensor: möglicher VAG Sensor: 046 905 379 oder L01G0084

Benzindruckanzeige:

• Messbereich: 0 - 10 bar oder 0 - 145 psi (relativ)
• Auflösung: 0.1 bar bzw. 1 psi
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensor: möglicher Sensor: L01G0046

Luftfahrwerk Druck:

• Messbereich: 0 - 10 bar oder 0 - 145 psi (relativ)
• Auflösung: 0.1 bar bzw. 1 psi
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit

Sensor: möglicher Sensor: L01G0046

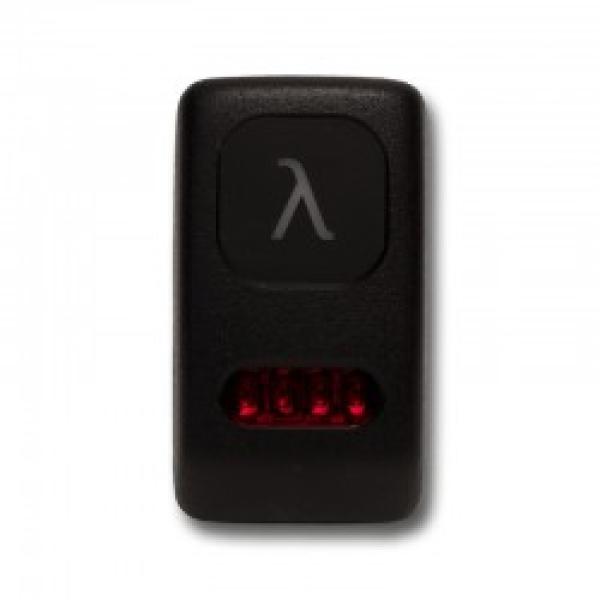

Breitbandlamdaanzeige:

• Messbereich: 0.7 - 1.3 (Lambda) oder 10.2 - 19.0 (AFR)
• Auflösung: 0.01 (Lambda) bzw. 0.1 (AFR)
• Mikrocontroller-basiertes, digitales Zusatzinstrument
• 4-stelliges, 7-Segment LED Display
• Einfache Montage durch Austausch gegen einen Blinddeckel
• Helligkeit des Symbols dimmbar mit Instrumententafel Helligkeit
• Digitale Messwertübertragung vom Breitband Controller für maximale Genauigkeit

Nur mit passenden Controller:

Die Auswertung von Breitband Lambdasonden ist sehr aufwendig und wird nicht auf der DIGIFIZmini Hardware durchgeführt. Speziell für diese Anforderung gibt es Geräte von verschiedenen Herstellern. Alle gängigen Breitband Controller unterstützen die Ausgabe des Messwerts über eine serielle Schnittstelle. Die DIGIFIZmini Breitband Lambda Anzeige wertet die digitalen Messdaten aus und zeigt exakt den übertragenen Wert an, sämtliche Ungenauigkeiten sind daher nur vom verwendeten Messsystem abhängig. Da jeder Hersteller ein proprietäres Format für die serielle Übertragung verwendet, sind DIGIFIZmini Breitband Lambda Anzeigen nur zu dem bei der Bestellung ausgewählten Breitband Controller kompatibel.

Innovate LC-1, LC-2

• Hochwertiges Gehäuse und Kabbelbaum
• Innovative, patentierte Messmethode für schnelle Reaktionszeiten
• Zwei programmierbare analoge Ausgänge (zur Sprungsonden Emulation verwendbar)

AEM Wideband UEGO

• Verschiedene Versionen mit unterschiedlichem Funktionsumfang
• Bitte vergewissern Sie sich, dass die seriellen Daten Ihres Controllers kompatibel zu AEM's legacy 30-4100/30-4110 UEGO Digital Gauge sind

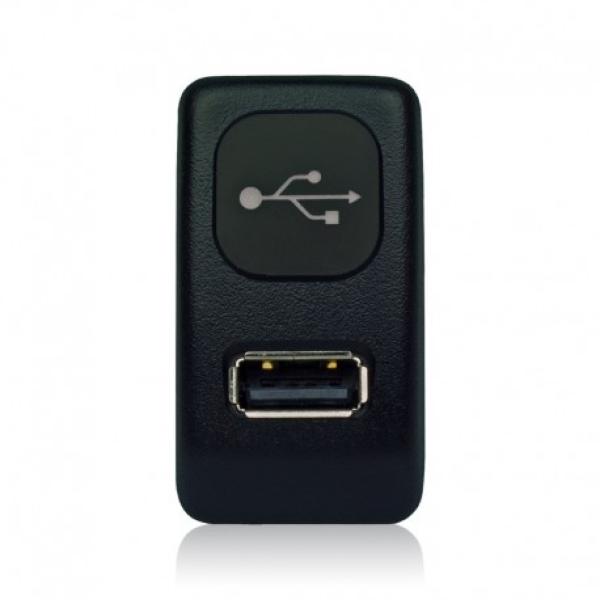

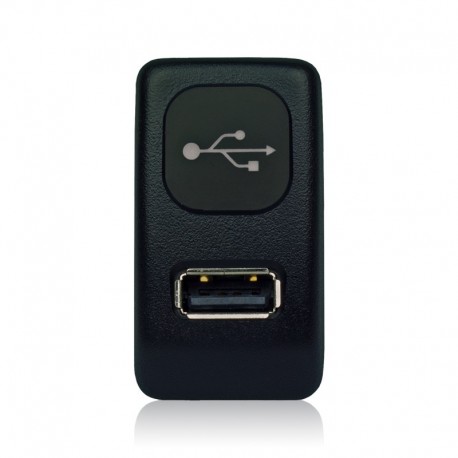

USB Anschluss:

• Modernste automotive qualifizierte Spannungsregler und USB Port Charging Controller
• Hochgenaue 5V Spannungsversorgung für minimalen Stress des aufzuladenden Geräts
• Maximale USB Type-A Stromversorgung (2.4 A): Unterstützte Geräte laden fast doppelt so schnell
• Hocheffizient (>90%): USB Ladegerät überhitzt nicht
• Sehr geringe Standby Stromaufnahme (<0.5 mA): Fahrzeugbatterie wird nicht entladen, solange kein USB Gerät angeschlossen ist
• Spannungsverlust über USB Kabel wird ausgeglichen (Kabelkompensation) für maximale Leistung am angeschlossen Gerät

Lieferumfang:

• DIGIFIZmini USB Ladegerät
• Plug&Play Kabelsatz (kein weiteres Installationsmaterial erforderlich)
